产品概述

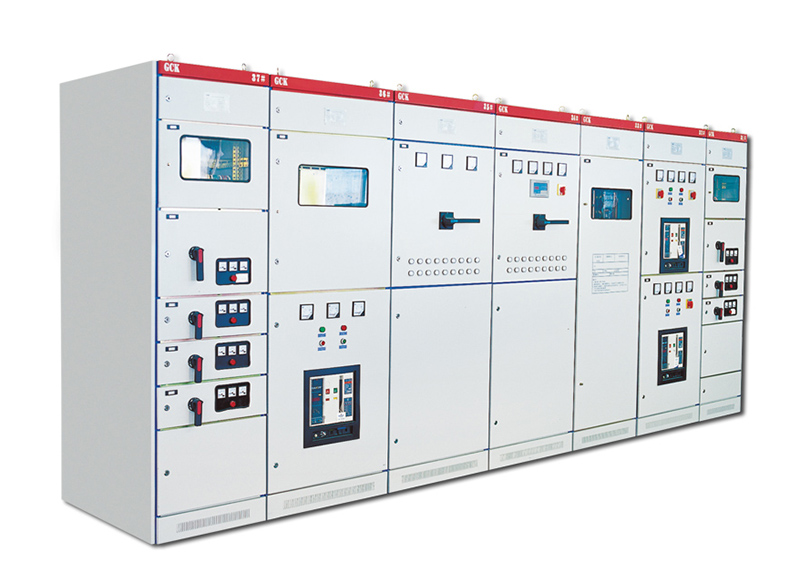

GCK(L)系统低压抽出式开关柜，适用于所有发电、配电和电力使用的场合，如：电力系统、石油化工、工矿企业、民用建筑等等。

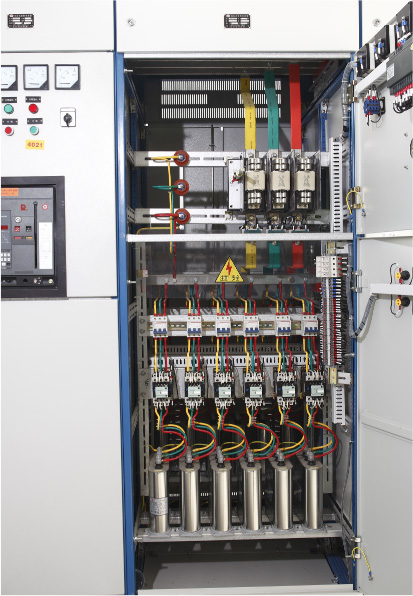

GCK(L)系统采用的柜架结构组装灵活，柜内可装不同的标准元器件，以适应各种使用要求。抽出式单元采用铝合金滑动导轨和螺旋式推进机构，工作位置明显，操作轻便、可靠。

本产品符合IEC60439-1，GB7251.1-2013，GB7251.12-2013和JB/T9661-1999等标准。系统的安装和连接是按IEC364标准执行。

使用条件

周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。

天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度。

海拔高度≤2000m。

本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应

遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

型号含义

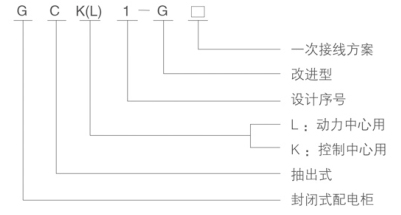

GCK型低压抽出式开关柜型号含义

技术参数

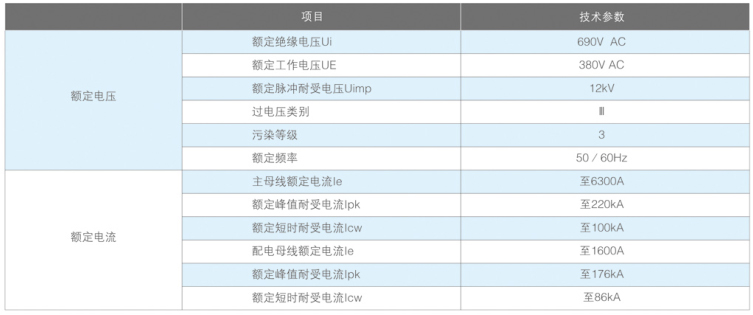

GCK型低压抽出式开关柜技术参数

GCK(L)系统的基本部分为带有20mm间隔模数孔的型材骨架，所有框架零件均为免维修型。

GCK(L)系统为全封闭外壳，防护等级为IP32。柜底部提供底板，电缆出线口可设有阻燃、绝缘的法兰板。门板和外壳可按需要装配单个/多个通风口，顶板为全通风型。

设计有大电流单元，又有小电流多回路单元；同一柜内同一层的两个抽屉的小门各自独立，互不干扰;结构紧凑，组装灵活，布局合理，排列整齐，占地面积少；结构牢固，连锁可靠，安全度高，功能齐全；操作简便，互换性能良好，短时耐受电流大；具有良好的兼容性，既可以组装成GCL动力中心，也可以组装成GCK电动机控制中心和计量照明、功率补偿等用途的配电装置。
