产品概述

XGN□-12/24系列全绝缘全封闭充气式金属开关设备(以下简称充气柜)是一个完全密封的系统，其所有带电部分以及开关密封在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到模块化。扩展母线完全绝缘和屏蔽，确保了高可靠性和安全性。充气柜同时可以提供工业化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降至最低。

所有高压带电部分位于不锈钢箱体内，箱壳为不锈钢密封焊接，充入工作压力1.4Bbar的SF6气体，防护等级为IP67。可安装于潮湿、多沙多尘、盐污、矿山、箱式变电站和任何由于空气污染易引发表面污染的场所而不必采取特别的预防措施。无需母线清扫和防小动物。即使是熔断器室也具有IP67的防护等级。扩展母线为完全绝缘和全屏蔽，以保证不受外部环境变化的影响且免维护。

使用条件

正常实用条件

海拔高度：≤1000m

环境温度：+45℃~-35℃，最大温差≤25℃

日相对湿度平均值不超过95%

月相对湿度平均值不超过90%

抗震能力：地震烈度不超过8级

无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。

特殊实用条件

遵循IEC 60694标准，对于有别于正常操作条件下的特殊运行条件，制造商和最终用户必须取得一致。如果涉及特殊恶劣的运行环境，则必须向制造商和供应商咨询。

当电气设备安装在海拔高度为2500米以上时，需特别注明，以便制造时对压力进行调整。

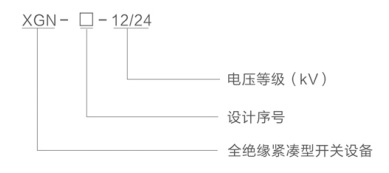

型号含义

XGN□-12/24系列全绝缘全封闭充气式金属开关设备型号含义

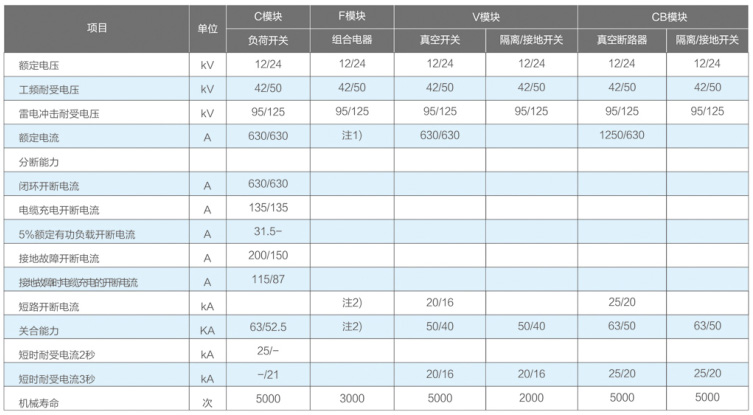

技术参数

XGN□-12/24系列全绝缘全封闭充气式金属开关设备技术参数

注：1）取决与熔断器的额定电流。

2）受限于高压熔断器。

3）XGN□系列充气柜遵循IEC 60056, IEC60129，IEC 60265，IEC 60298，IEC 60420，IEC 60694，GB/T11022，GB 3906，GB 1985，GB 16926, GB 38041，GB 1984, GB3309等标准。

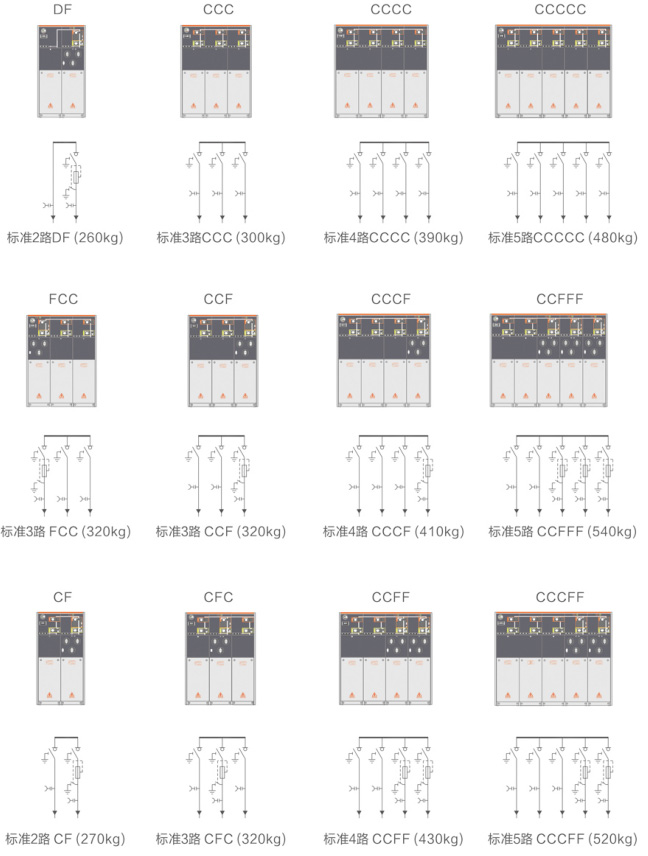

标准组合 STANDARD COMBINATION

充气柜提供以下标准组合

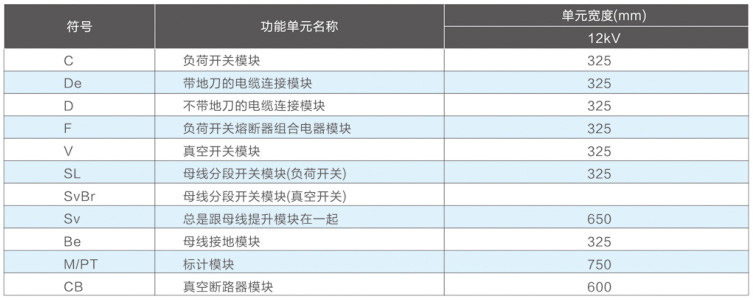

可用模块 AVAILABLE MODULES

注：单个模块必须加扩展头后才能使用。

附件 ACCESSORY

辅助接点

在所有的负荷开关和断路器上都可配备2NO+2NC指示开关位置。一个并联脱扣线圈(AC或DC)可以安装到变压器开关/断路器上。低压控制部件位于前面板后面。

摇控和监测单元

可以配备集成摇控和监测单元。

这个单元是一个预装式的产品，它可以组装成一个复杂或新的解决方案，只是要在开关顶部加一个低压箱。

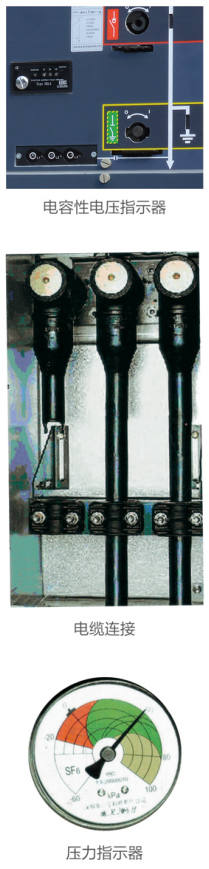

电压指示

电容性电压指示器显示套管是否带电，其上的插口可用于核相。

短路/接地故障指示器

为了便于故障定位，电缆开关模块可以装备短路/接地故障指示器，进行简单的故障检测。

电动操作

对于所有开关与变压器单元手动操作机构是标准的方案。也可以选择安装电动操作机构。

所有开关、真空断路器和接地开关都是通过位于前面板后面的机构进行操作的。对于所有开关和断路器，都可以通过操作手柄操作(标准配置)，或者可以配备马达操作机构(附件)。

但是接地开关只能手动操作，并且配置了有关合故障电流能力的机构。

电缆连接

标准套管距离地面的高度都相同，并且外有电缆室盖板保护，此盖板可以与接地开关互锁，对于双电缆进线，还可以采有专门的双电缆室盖板。

压力指示器

通常配备压力指示器，该指示器为压力表形式，此外也可以配备电气触点来指示压力降低。

钥匙锁

可以安装用于断路器、负荷开关以及接开关的钥匙锁。

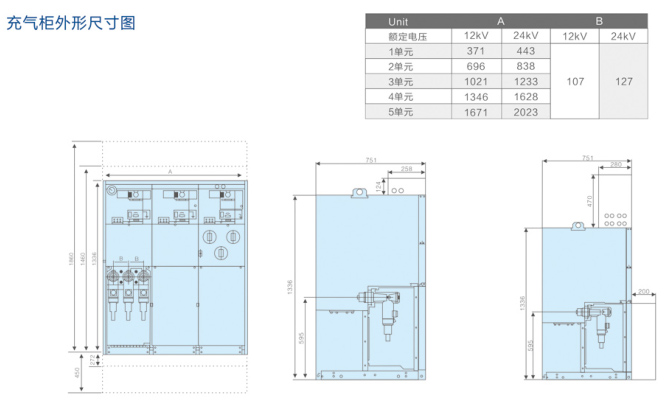

产品结构/外形尺寸 PRODUCT STRUCTURE / DIMENSIONS

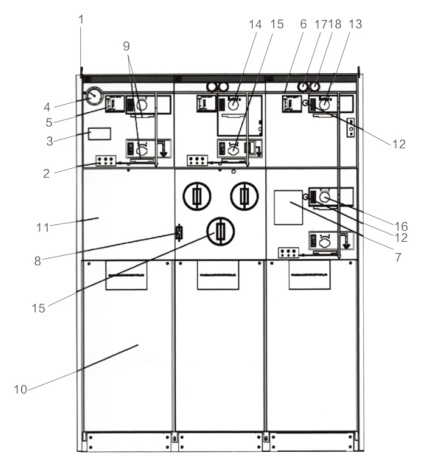

充气柜结构图

1、吊环

2、电容性电压指示器

3、短路接地故障指示器(附件)

4、压力指示器

5、具有序列号的标牌

6、模拟线路图

7、保护继电器

8、熔断器熔断指示

9、面板上的挂锁装置

10、电缆室

11、RTU211安装室

12、钥匙锁(附件)

13、断路器操作孔        14、负荷开关操作孔       15、接地开关操作孔

16、隔离开关操作孔     17、断路器分闸按钮       18、断路器合闸按钮
