产品概述

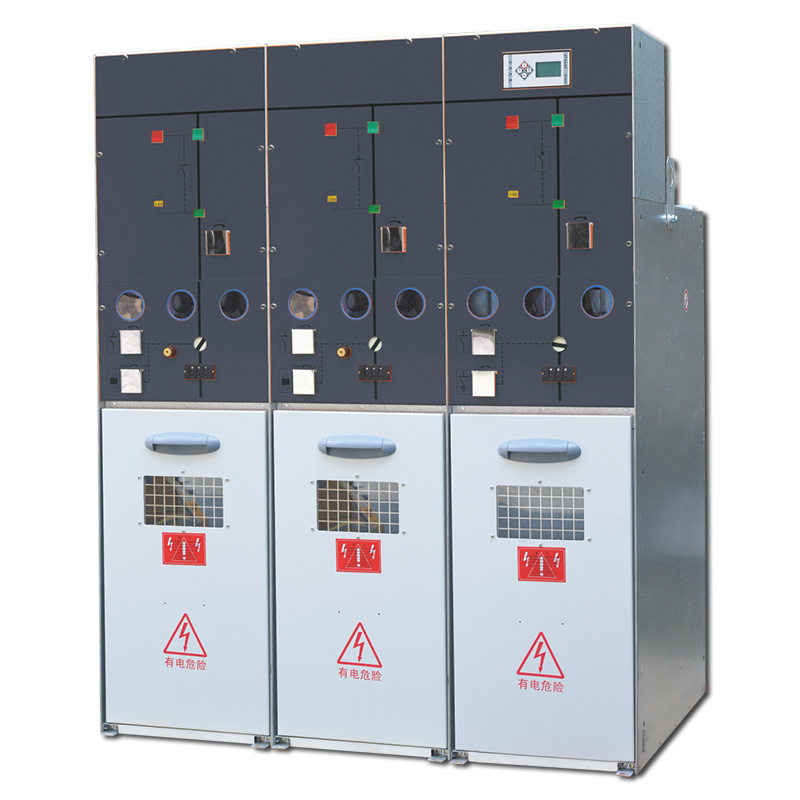

GTXGN□-12/630是应用于中压配电网络固体复合绝缘环网主单元开关。在同一个供电单元里A、B、C三相是由三个独立的模块组合而成，可为配电网络提供若干的组合。复合绝缘有负荷开关、断路器并且有手动、电动等多种操作功能，通过选配FTU等多种智能化控制器及其他相关设备，实现不同程度的控制、测量和保护功能。

设备组合灵活，用户可根据不同的投资阶段分期配置控制设备可选器件，升级能力强且节省投资。复合绝缘负荷开关、断路器的操作机构为独立的快合快分手动操作机构与机械传动的电机合闸/分闸操作机构的组合。负荷开关电动操作机构电动储能直接释放能量合闸，因此在任何情况下都能保持与手动机构同等的简洁性和可靠性。

使用条件

正常条件：

环境温度最高温度：+40度

日最大平均相对湿度：95%

日平均温度：+35度

月最大平均相对湿度：90%

最低温度：-40度

最大海拔高度：4000米

特殊条件：

遵循IEC60694标准，对于有别于正常操作的条件下特殊运行条件，制造商和最终用户必须取得一致。如果涉及恶劣的运行环境，则必须向制造商和供应商咨询。

型号含义

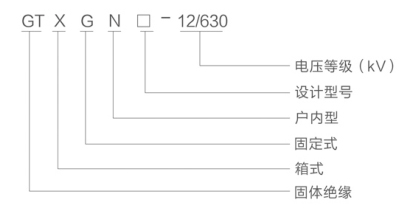

GTXGN□-12 630系列固体绝缘环网开关设备型号含义

技术参数

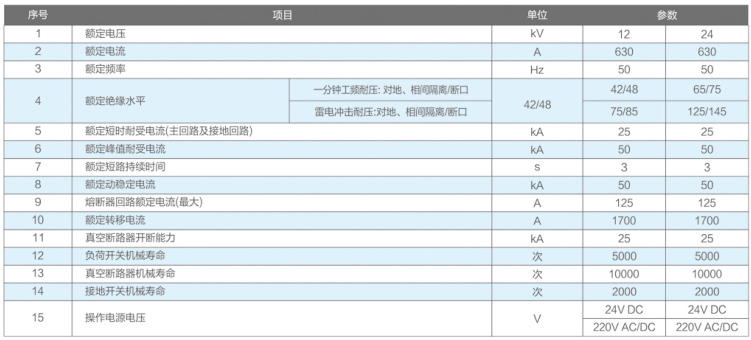

GTXGN□-12 630系列固体绝缘环网开关设备技术参数

新型环保材料:采用新型固体绝缘材料，符合环保要求，对环境和人身无任何污染和伤害。

真空灭弧:采用先进的真空灭弧技术，可靠性高。

直动式隔离开关:专利设计的直动式隔离开关，优化的电磁场结构，增加了运行的安全性。

全密封、全绝缘电缆进出线:采用全密封、全绝缘式电缆头连接，安全可靠。

模块化、可扩展:采用可扩展模块组合式配合的方式，紧凑尺寸、易于安装，安装简单、操作方便。

多种接线方案:根据用户需要，采用负荷开关、负荷开关+熔断器保护或真空断路器保护等最佳组合方案，满足多种进出线回路的需要。

断口可视:通过面板上的观察窗，可以看到隔离开关位置，充分保证人员及设备的安全。
