产品概述

10千伏电缆线路T接的用户内部发生故障时，当故障发生在进线段，或故障虽发生在用户进线开关内侧，但其继电保护动作时限和供电公司变电站出线开关继电保护动作时限不配合时，均会造成变电站出线开关掉闸。如果故障性质是永久性的，出线开关重合不成功，一个中压用户的事故将使整条配电线路停电，这样的波及事故对社会将造成恶劣影响。

在上述用户支线T接处或用户末端（责任分界点）安装一台用户分界开关（简称看门狗），经判断确认用户内部发生事故（过流、短路、小电流接地等事故），将故障隔离，确保对非故障用户恢复供电。就可以缩小停电面积，解决用户与供电局的责任纠纷问题。

使用条件

正常条件：

环境温度最高温度：+40度

日最大平均相对湿度：95%

日平均温度：+35度

月最大平均相对湿度：90%

最低温度：-40度

最大海拔高度：4000米

特殊条件：

遵循IEC60694标准，对于有别于正常操作的条件下特殊运行条件，制造商和最终用户必须取得一致。如果涉及恶劣的运行环境，则必须向制造商和供应商咨询。

型号含义

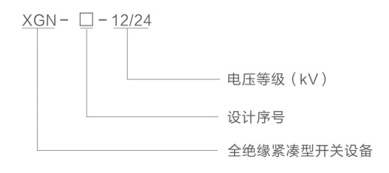

XGN□-1224系列全绝缘全封闭充气式金属开关设备型号含义

技术参数

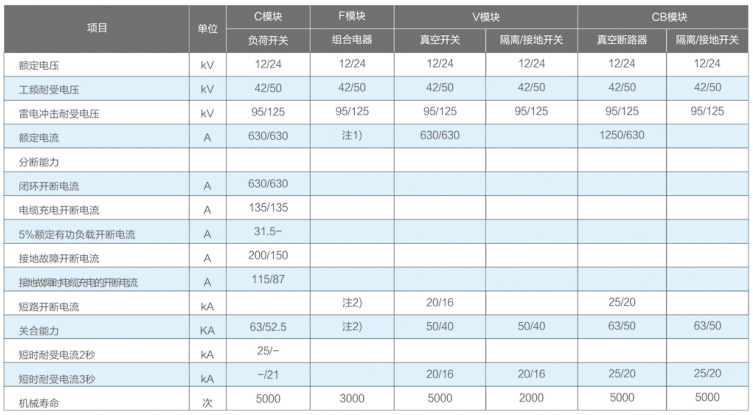

XGN□-1224系列全绝缘全封闭充气式金属开关设备技术参数

符合标准 STANDARDS COMPLIANT

GB1984 高压交流断路器

GB/T11022 高压开关设备及控制设备标准的共用技术要求

GB3906 交流金属封闭开关设备和控制设备

GB/T726-2000 继电器及装置基本试验方法

GB/T17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB1985 高压交流隔离开关和接地开关

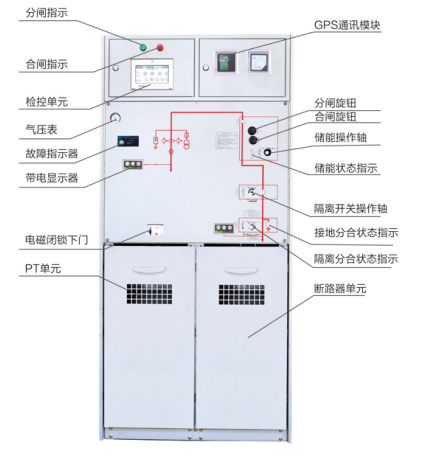

基本结构 BASIC STRUCTURE

低压室

可以配备开关柜顶部的二次线低压室，二次线低压室用于安装电流表，继电器、带电闭锁等控制单元。

电缆室

配置型标电缆头。所有套管的距离地面高度都相同，并且外有电缆室盖板保护。此盖板可以与接地开关互锁。注：安装电缆头详见《屏蔽性电缆接头安装说明书》。

温湿度控制器

采用进口高性能温湿度传感器,可同时对温度、湿度信号进行测量控制。自动启动加热器，对被测环境的实际温、湿度自动调节。

电压互感器

可根据需要配置10kv全绝缘，全屏蔽，可触摸电压互感器，以满足配网自动化的要求。可用于提供计量/测量用电压信号、开关电动操作机构电源。

电磁锁(电动24V/220V)

适用于户内高压开关设备的柜门需要闭锁部位实现联锁，防止误操作的发生。

电流互感器

每个模块均可安装电流互感器须安装在电缆室内。

外形尺寸图 OUTLINE DIMENSION

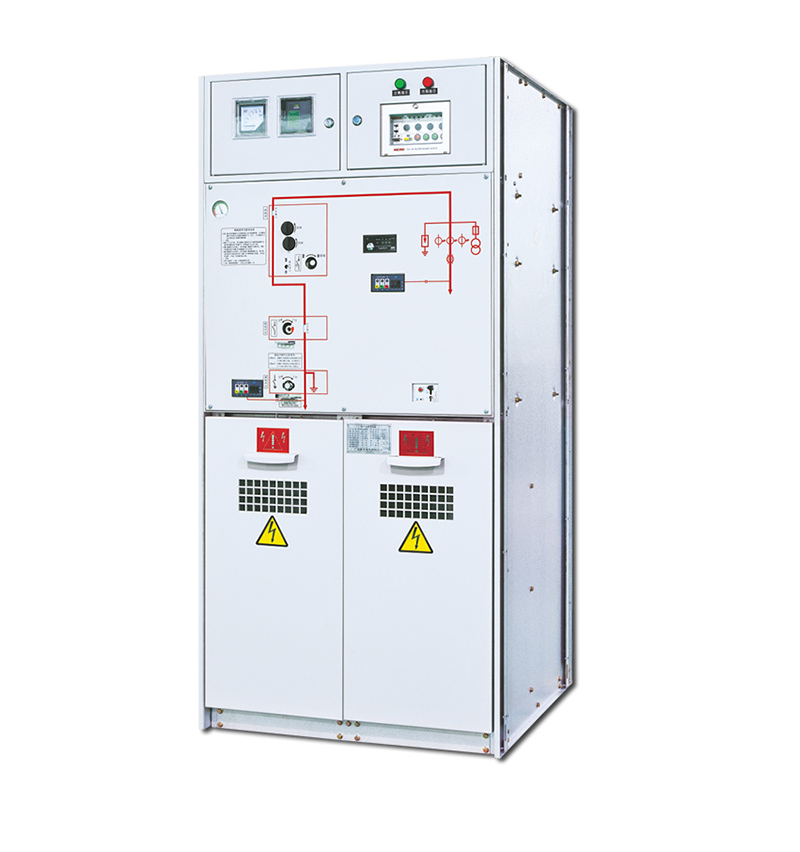

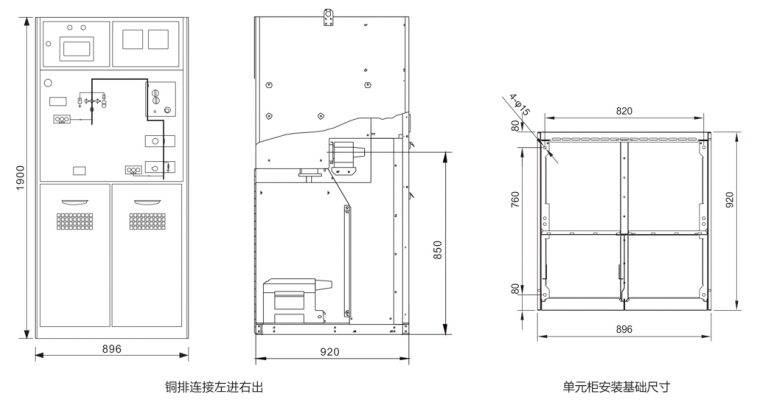

XGN□-12(Z)A型高压交流用户分界开关柜外形图
